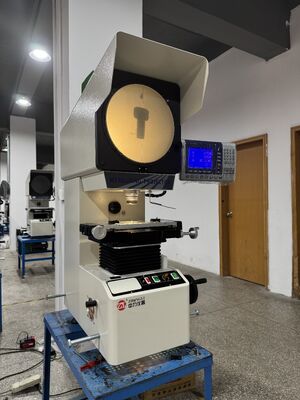

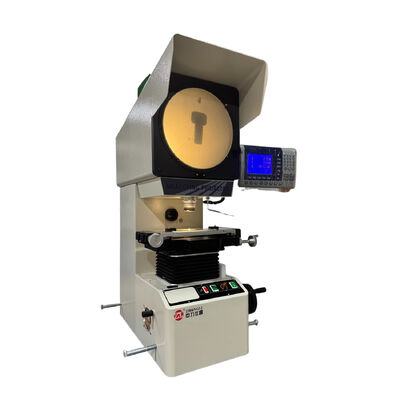

Projektor do wykrywania uderzeń próbki U/V, Projektor profilu karbu, Projektor do pomiaru próbki, Projektor pionowy
>>>Załącznik 1: Akcesoria do instrumentu

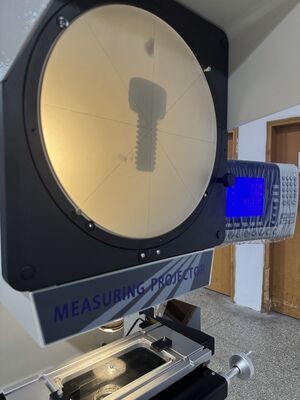

A. Ekran projekcyjny:
1. Rozmiar ekranu projekcyjnego (mm): Φ312, użyteczny zakres większy niż Φ300, wykorzystujący japońską technologię litografii, wygrawerowany liniami siatki.
2. Zakres obrotu ekranu projekcyjnego: 0-360º
3. Rozdzielczość cyfrowego wyświetlacza kąta obrotu: 1′ lub 0,01º, wykorzystujący japoński enkoder obrotowy.
B. Obiektyw:
| Współczynnik |
10X |
20X (Opcja) |
50X (Opcja) |
100X (Opcja) |
| Pole widzenia obiektywu (mm) |
Φ30 |
Φ15 |
Φ6 |
Φ3 |
| Odległość robocza obiektywu (mm) |
77,7 |
44,3 |
38,4 |
25,3 |
| Maks. wysokość pomiaru (mm) |
90 |
90 |
90 |
90 |
C. System pomiaru odległości:
Wielofunkcyjny cyfrowy miernik DP-300C wykorzystuje japońskie materiały i posiada w pełni chińskojęzyczny wyświetlacz. Może wykonywać wielopunktowe próbkowanie, obrót współrzędnych, pomiary punktów, linii, okręgów, odległości i kątów.
D. Oświetlenie instrumentu:
Oświetlenie przechodzące i odbite wykorzystuje importowane niemieckie lampy halogenowe Osram 24V, 150W.
E. Metoda chłodzenia:
Chłodzenie wymuszone powietrzem (3 wentylatory osiowe)
F. Zasilanie instrumentu:
110V/220V (AC) 50/60Hz, całkowita moc 400W
G. Wymiary instrumentu:
Długość * Szerokość * Wysokość (mm): 788 * 524 * 1152
H. Stół X, Y:
Wykonany z odlewu żeliwa sferoidalnego i precyzyjnie obrobiony, ze specjalną obróbką stabilizacyjną w celu znacznej poprawy dokładności i stabilności pomiaru.
I. Metoda transmisji:
Wykorzystuje japońską transmisję z optycznym prętem bez zębów.
