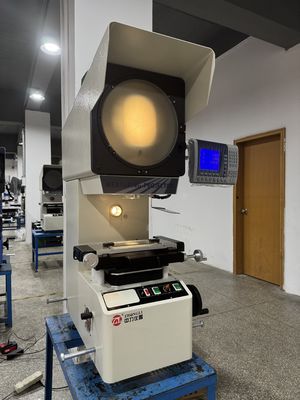

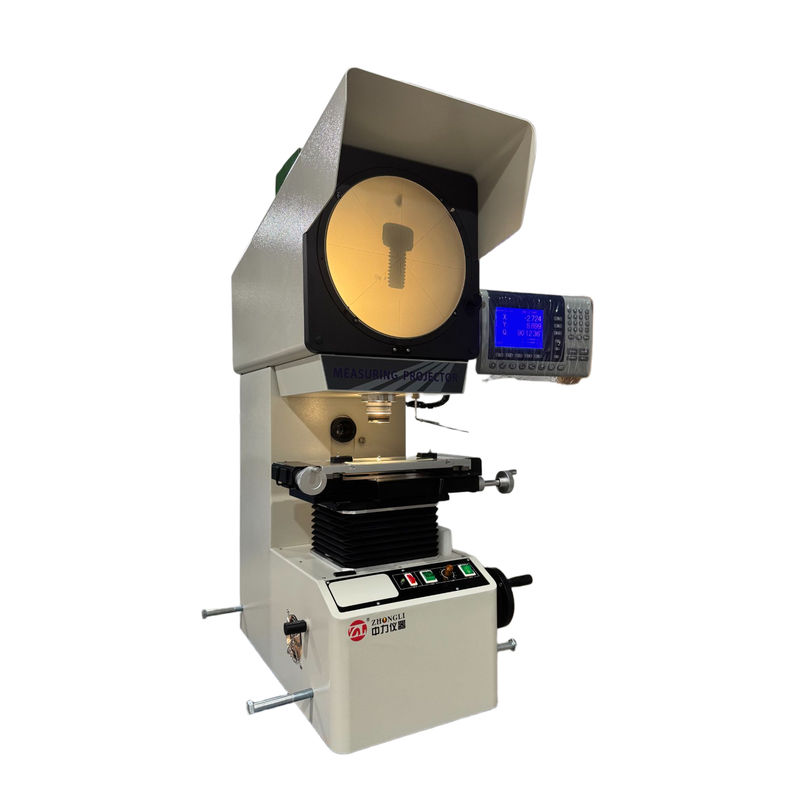

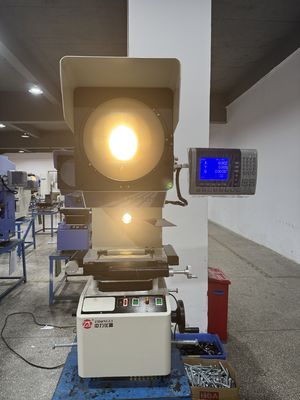

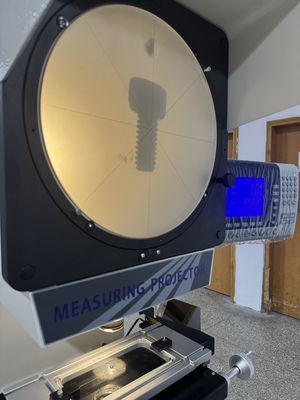

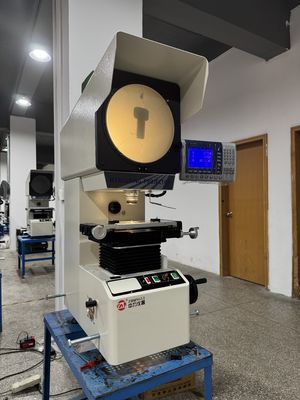

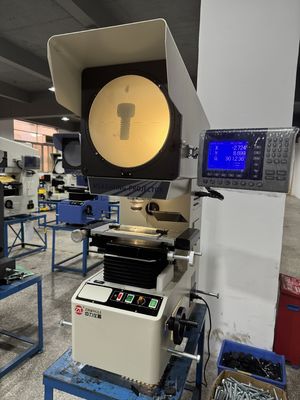

Projektor pionowy Projektor mierzący próbki
>>>Ten instrument jest pionowym projektorem opracowanym przez naszą firmę i posiada następujące cechy:
Projektor cyfrowy z serii ZL-1500 to precyzyjny, wydajny instrument pomiarowy, który integruje optykę, mechanikę i elektronikę.Jest szeroko stosowany w przemyśle, takim jak maszyny, instrumentów, elektroniki i przemysłu lekkiego, a także w uniwersytetach, instytucjach badawczych i wydziałach kalibracji metrologii.
Instrument ten może skutecznie mierzyć wymiary konturów i kształty powierzchni różnych skomplikowanych części roboczych, takich jak szablony, części zestamplowane, obudowy, nitki, zęby,i formowane cięcia frezowe.
System optyczny tego produktu jest wysokiej jakości, z wyraźnym obiektywem obrazowania i dokładnym powiększaniem..08%; błąd wskazania współrzędnych pomiarów może osiągnąć (3+L/200) μm. Jest wyposażony w dedykowaną miniaturową drukarkę i przełącznik stopniowy, co sprawia, że wyjście danych i pobieranie próbek są bardzo wygodne.Obraz obrabiarki może być zarówno pozytywnym obrazem, jak i obrazem odwróconym.
To urządzenie może skutecznie sprawdzać kontury i kształty powierzchni różnych złożonych części roboczych, takich jak szablony, pieczętowane części, kamy, śruby, zęby, kształtujące fresowniki i inne narzędzia,narzędzia do cięcia, części, końcówki, zegarki i diamenty.
Ma szeroki zakres zastosowań i jest szeroko stosowany w takich gałęziach przemysłu, jak maszyny, formy, instrumenty, elektronika i przemysł lekki.To niezbędne urządzenie kalibracyjne metrologiczne dla laboratoriów metrologicznych i warsztatów produkcyjnych.
Dokładność pomiaru przyrządu: (3 + L/200) μm
Rozdzielczość cyfrowego wyświetlacza współrzędnych X, Y: 0,0005 mm
System przetwarzania danych: wielofunkcyjny system przetwarzania danych DP100, z pełnym wyświetlaczem w języku chińskim, zdolny do pobierania próbek w wielu punktach, rotacji współrzędnych, wykrywania punktów, linii, odległości i kątów,Wyjście danych RS-232, oraz wyświetlanie grafiki pomiaru.
Wzniesienie osi Z tego projektoru wykorzystuje metodę transmisji szynowej, zwiększając stabilność i trwałość nadwozia maszyny.Projektor wytwarza wyraźne obrazy z dokładnym stosunkiem powiększania.
ZL-1509 Parametry techniczne:
| Nazwa |
Dane |
Uwaga |
| Rozmiar stołu metalowego ((MM) |
340×152 |
|
| Rozmiar szklanego stołu ((MM) |
196×96 |
|
| X Uderzenie (MM) |
150 |
|
| Y Uderzenie ((MM) |
50 |
|
| Z Uderzenie ((MM) |
100 ((Włączyć koncentrację) |
|
| Dokładność pomiaru |
3+L/200 |
|
| Rozdzielczość wyświetlacza X,Y |
00,0005 mm |
|
