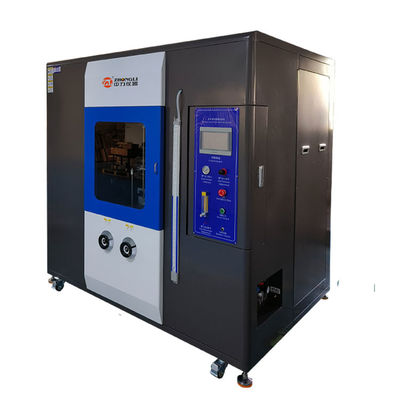

Test palenia VW-1 dla kabli, pozioma próbka, test palenia FT2, maszyna do testowania palenia pojedynczego kabla i drutu UL1581
Maszyna do testowania palności kabli i drutów spełnia wymagania UL1581-2001, sekcje 1060 (palenie pionowe i test FT1), 1061 (test palenia kabli), 1080 (test palenia VW-1), 1090 (test palenia drutu sprzętu elektrycznego) i 1100 (próbka testowa zorientowana poziomo / test palenia FT2).
Skład wyposażenia
Maszyna testująca + system sterowania + wysokiej dokładności rozszerzony system sterowania paleniem + system testowania temperatury + sprzęt testujący i uchwyt testowy + system sterowania powietrzem i przepływem palenia
Specyfikacje uchwytu testowego
| Model |
Komora palności kabli i drutów |
| Główne uchwyty |
Stojak testowy i palnik |
| Stojak testowy |
Stal nierdzewna S304. Stojak pionowy i poziomy |
| Palnik |
ASTM D 5025-99 |
| Standardowa moc |
Palnik pionowy: 500W
Palnik poziomy: 225W |
| Średnica krateru |
0,90±0,03 mm |
| Długość lampy krateru |
1,60±0,05 mm |
| Wysokość od palnika do wlotu powietrza |
102 mm |
| Kąt lampy palnika |
Poziomy 90°, pionowy 20° (oś pionowa pozostaje w płaszczyźnie pionowej i utrzymuje 20 stopni w kierunku pionowym) |

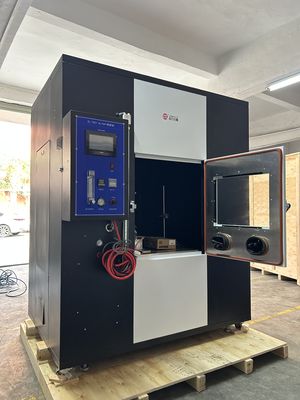

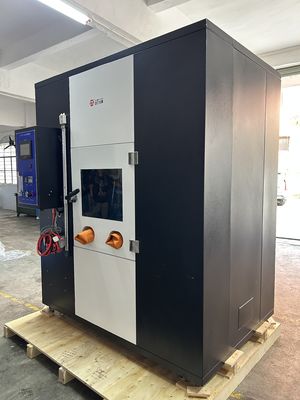

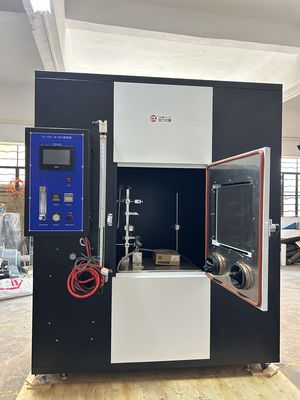

Cechy komory testowej
Wykonana ze stali nierdzewnej o ładnym wyglądzie i odporności na korozję
System wentylacji i uwalniania dymu na górze do usuwania gazów spalinowych
Drzwi ze szkła hartowanego z przodu do obserwacji podczas testowania
Panel sterowania po prawej stronie drzwi obserwacyjnych
Specyfikacja komory: 200X120X200 (CM), objętość: 4,8 m³
Opcje systemu sterowania
Inteligentny ekran dotykowy + PLC:Steruje czasem testowania, częstotliwością i czasem rozszerzonym za pomocą menu i dokładnych wyników
Sterowanie przekaźnikiem czasowym: Tradycyjne sterowanie przekaźnikowe dla czasu testowania (0~999,9S), czasu zatrzymania palenia (0~99,9s), częstotliwości palenia (1~9999) i czasu rozszerzonego (0~999,9S)
Rozszerzony system sterowania
Wysokiej dokładności rozszerzony system sterowania paleniem (system sterowania fotograficznego) automatycznie rejestruje czas zatrzymania palenia, zmniejszając tolerancje testowania
System testowania temperatury
Czujnik termiczny z konstrukcją rury miedzianej i termoparą
Termopara typu K z powłoką rury ze stali nierdzewnej o średnicy 0,5 mm
Inteligentna lista temperatur PID dopasowana do termopary typu K, wskazanie powyżej 1000°C
Powietrze do palenia i kontrola przepływu
Powietrze do palenia: Metan (czystość 98%, liczba termiczna 998 BTU/stopę sześcienną, 37,1 megadżula na metr sześcienny)
System sterowania obejmuje: Przepływomierz i zawory redukujące ciśnienie
Przepływomierz: Skalibrowany zgodnie z kryterium D3195 z dokładnością 2%, skala przepływu 1000 ml/min
Zawory redukujące ciśnienie: 1 szt., przepływ powietrza zmieniony do 10 funtów/cal kwadratowy
