IEC 60331 BS 6387 BS 8491 Tester integralności obwodu kabla drutu do testowania kabli wielojadrowych Sprzęt do badań odporności na ogień i spalanie

IEC 60331 BS 6387 BS 8491 Tester integralności obwodów kabli drutowych do testowania kabli wielojadrowych Sprzęt do badań odporności na ogień i oparzenia

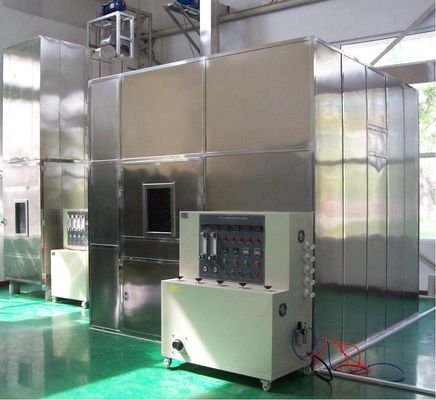

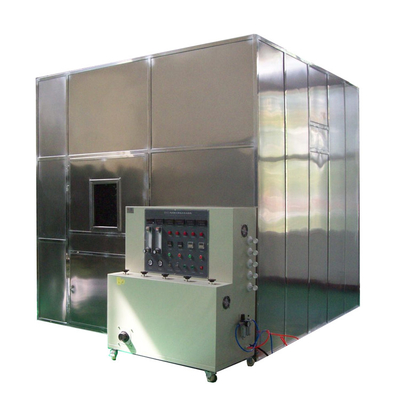

Parametry techniczne:

1. Badanie odporności na ogień:(Banka badawcza odporności ogniowej obejmuje następujące części)

1.1 System wsparcia kabli

1.2 Urządzenie ciągłego wykrywania

1.3 Źródło ciepła

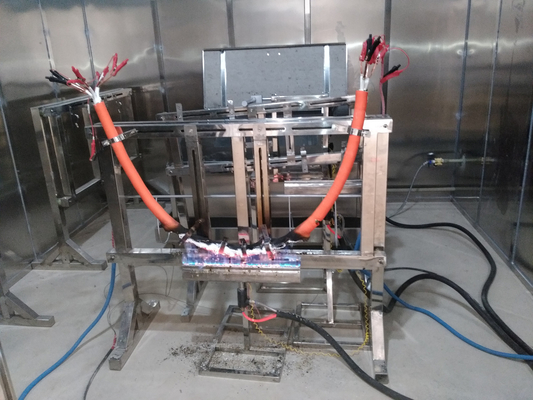

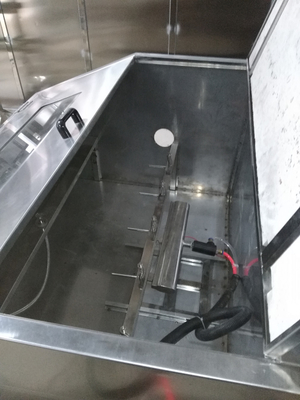

System podtrzymania kabla: kabel jest przymocowany poziomo na obu końcach osłony kabla za pomocą zacisków. Środkowa część kabla jest mocowana dwoma pierścieniami metalowymi (300 mm od siebie),a pierścienie metalowe są uziemione do pozostałych metalowych części urządzenia. W przypadku kabli nieopancerzonych o średnicy mniejszej niż 10 mm lub niektórych innych kabli, które znacząco przemieszczają się podczas badania, istnieją 3 metalowe pierścienie,każda z nich jest przymocowana około 150 mm od oryginalnego pierścienia metalowego.

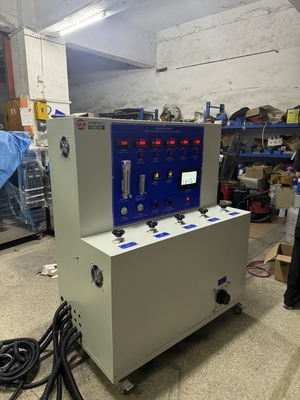

Urządzenie wykrywające ciągłość: podczas badania prąd przechodzi przez wszystkie rdzenie kabla,trójfazowy transformator gwiazdkowy lub trzy jednofazowe transformatory (lub jednofazowy transformator, jeśli badaniem jest kabel jednojadrowy), a jego pojemność jest wystarczająca do utrzymania maksymalnego dopuszczalnego prądu wycieku 3A pod napięciem badawczym.każdy rdzeń jest podłączony do lampy i prądu zbliżonego do 0.25A jest naładowany przy napięciu znamionowym kabla.

1.3.1 Ogrzewanie jest 610 mm długiej rurki gazowej palnikaZ przymusowym metanem i gęstym płomieniem.

1.3.2 Pomiar temperatury:Termometr pancerny o średnicy 2 mm umieszczany jest w pobliżu wlotu powietrza, równolegle do palnika 75 mm powyżej

1.3.3 Temperatura i czas badania płomienia:(patrzBS6387

poziom spalania)

650°C ± 40°C -3 godziny

B 750°C ± 40°C -3 godziny

C 950°C± 40°C -3 godziny

S 950°C± 40°C -20 minut

1.3.4 Próbka:Próbką jest sekcja produktu gotowego o długości nie mniejszej niż 1200 mm, z usunięciem 100 mm osłony i pokrycia na obu końcach.Przewody na obu końcach kabla powinny być podłączone zgodnie z połączeniem elektrycznym.

2Badanie odporności na wodę i ogień: obejmujące następujące części:

2.1 System wsparcia kabli

2.2 Urządzenie ciągłego wykrywania

2.3 Źródło ciepła

System podtrzymywania kabli: Kabel jest podłączony do metalowego uchwytu składającego się z dwóch płyt stalowych o szerokości 25 mm, a uchwyt jest mocowany metalowym zaciskiem o odległości 200 mm.Kabel jest podłączony do uchwytu i wszystkie metalowe ramy są uziemione.

Urządzenie wykrywające ciągłość: podczas badania prąd przechodzi przez wszystkie rdzenie kabla, trzy jednofazowe transformatory,i mają wystarczającą pojemność do utrzymania maksymalnego dopuszczalnego prądu wycieku 3A pod napięciem badawczymNa drugim końcu kable każdy przewód rdzeniowy jest podłączony do lampy, a prąd o napięciu zbliżonym do 0,25A jest obciążony nominalnym napięciem kable.

2.3.1 Ciepło:Palnik taśmowy ma długość 400 mm i może spalić próbkę kabla o długości 400 mm. Zestaw palnika można regulować tak, aby zapewniał jasny płomień o temperaturze 650 ° C ± 40 ° C.

2.3.2 Pomiar temperatury:Na dolnej powierzchni kabla umieszczany jest termometr o średnicy 2 mm

2.3.3 Temperatura płomienia badawczego:650°C± 40°C

2.3.4 Spray wodny:W środku palnika, na uchwytniku badawczym, umieszczono dyszę, a ciśnienie wody wynosi 250-350 KPa, a 0,25 litra na metr kwadratowy - 0,25 litra na metr kwadratowy.30 litrów wody na metr kwadratowy opryskuje się w pobliżu próbkiTa szybkość musi być zmierzona przy użyciu tacki zbiorowej, która ma wystarczającą głębokość, aby jej długą oś była równoległa do osi kabla i umieszczona w środku.Ta tacza ma około 100 mm szerokości i 400 mm długości (urządzenie jest pokazane na rysunku poniżej).
