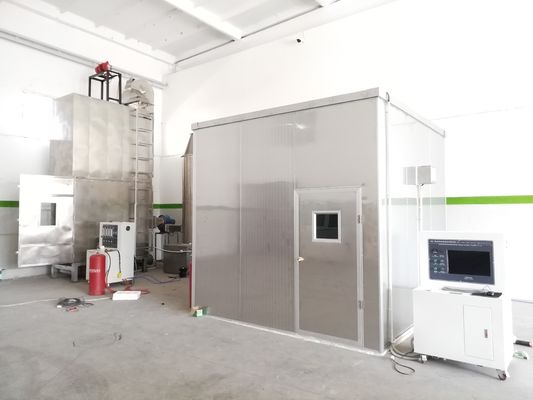

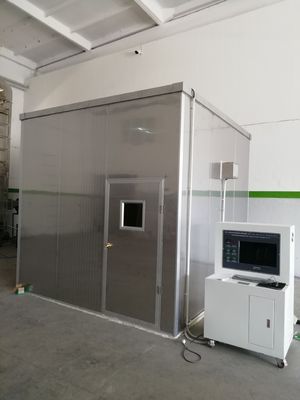

ASTM E622 IEC61034 Maszyna do badania gęstości dymu drutów i kabli

ASTM E622 IEC61034 Maszyna do badania gęstości dymu drutów i kabli

1Zakres stosowania:

Używa się go do określenia stężenia dymu uwalnianego podczas spalania kabli i kabli optycznych w określonych warunkach.

2- Spełniają standardy:

Zgodność z normami GB/T17651.1 ̇2-1998 i IEC61034-1:1997, IEC61034-2:1997 "Określenie gęstości dymu kabli i kabli optycznych palących się w określonych warunkach".

3Główne cechy:

3.1 Ta maszyna badawcza została zaprojektowana zgodnie z częścią 1 (Urządzenie badawcze) i częścią 2 (Procedury i wymagania badawcze) normy GB/T17651.1~2-1998,światło gęstości dymu kablu lub kabla optycznego palącego się w określonych warunkach System pomiarowy składa się z źródła światłaŚwiatło generowane przez źródło światła przechodzi przez laboratorium o gęstości dymu 3m × 3m × 3m i tworzy jednolitą wiązkę o średnicy 1.5m±0.1m na ścianie naprzeciwko źródła światła.Jeżeli w komorze spalania powstaje duża ilość dymu z powodu spalania kabli lub kabli optycznychDym pochłania część fotoelektryczności, a intensywność wiązki docierającej do ogniwa fotovoltaicznego z krzemu jest osłabiona.

3.2 Instrument ten wymaga specjalistycznej wiedzy z zakresu mechaniki, optyki i elektroniki.stabilna wydajność i łatwa obsługaPosiada interfejs operacyjny Windows XP, styl LabVIEW i doskonały mechanizm bezpieczeństwa.wyniki pomiarów są wyświetlane w czasie rzeczywistym, a idealna krzywa jest dynamicznie rysowanaDane mogą być trwale zapisywane, odzyskiwane i drukowane, a raport można drukować bezpośrednio.

4.Komora spalania:

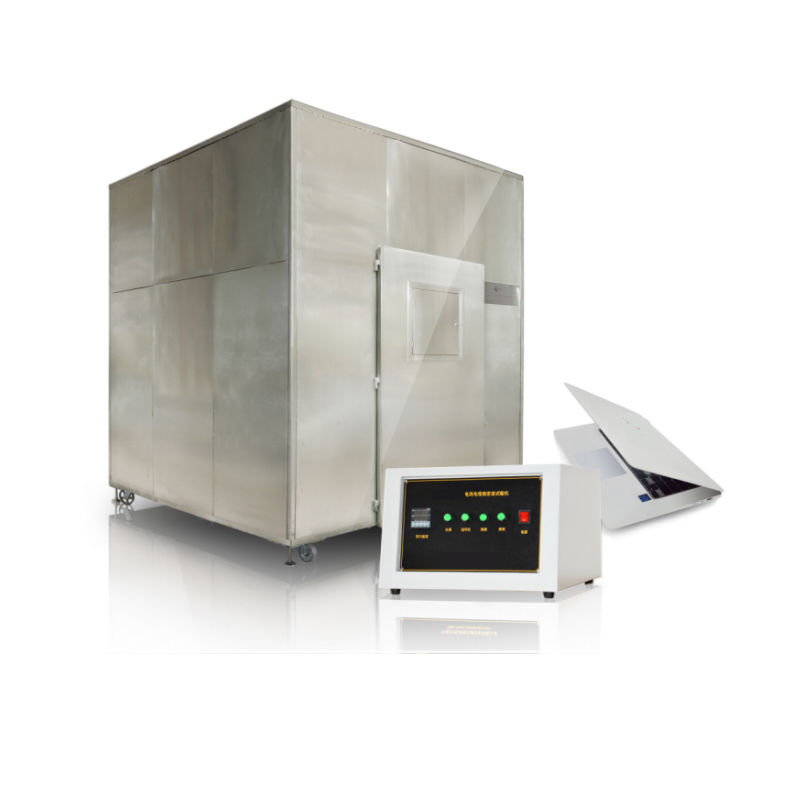

4.1 Użyć stali nierdzewnej SUS304 o grubości 1,5 mm do mocowania na kwadratowym uchwycie przejściowym w celu utworzenia całej sześciennej komory spalania.

4.2 Wymiary wewnętrzne: L3000*W3000*H3000 ((mm)

4.3 Konstrukcja: z przodu znajduje się szklane okno obserwacyjne oraz z obu stron przezroczyste okno uszczelniające na przeciwległej ścianie, o rozmiarach: 100 mmx100 mm,przepuszczać wiązkę światła poziomego urządzenia fotometrycznego, a wysokość środka okna uszczelniającego od ziemi wynosi 2150 mm. Na dole znajduje się kilka otworów wentylacyjnych, otwory wentylacyjne mają rozmiar 100x500 mm (50 centymetrów kwadratowych)

4.4 Szczyt wyposażony jest w wentylator wydechowy.

5System pomiaru optycznego:

5.1 Źródło światła: importowana lampa halogenowa kwarcowa, moc nominalna: 100 W; napięcie nominalne: 12 V Dokładność: ±0,01 V; nominalny strumień światła: 2000 ‰ 3000 Lm, nominalna temperatura koloru: 2800 K ‰ 3200 K,spełniają wymagania GB/T17651.15.2Zapewnić 15 zapasowych źródeł światła.

5.2 Odbiornik: Jest to ogniwo fotonapalne z krzemu, sygnał jest wzmacniany przez kartę karty i wprowadzany do komputera przez kartę karty I/O, która spełnia wymagania GB/T17651.1, a odpowiedź widmowa odpowiada miernikowi światła Międzynarodowego Komisarza oświetlenia (CIE).

5.3 Instalacja: instalować na jednym końcu rury o długości 150 mm, a na drugim końcu jest to okno przeciwpyłowe. Wewnętrzna ściana rury jest błyszcząca czarna i antyrefleksyjna.

5.3 Przekaźność światła 0% oznacza, że światło nie przechodzi, a przepuszczalność światła 100% jest całkowicie bez przeszkód.

5.4 Zakres mierzalnej przepuszczalności (0 ‰ 100) %;

6Standardowe źródło ognia:

6.1 Źródło ognia to 1,0 l konfiguracji alkoholu: 90% etanolu, 4% metanolu, 6% wody

6.2 Płytka alkoholowa (łódź paląca): grubość ze stali nierdzewnej 1,0 mm, powierzchnia dolna: 210x110 mm, powierzchnia górna: 240x140 mm, wysokość 80 mm;

6.3 Położenie instalacji: odległość między tacą z alkoholem a ziemią wynosi 100 mm, tak aby powietrze mogło krążyć.

7.Mieszanka dymu:

Użyj wentylatora stołowego, aby równomiernie rozdzielić dym w komorze spalania.Powietrze jest poddane dmuchowi poziomo podczas badania.

8.Badanie na pustkowie:

Celem jest regulowanie temperatury w komorze spalania w celu osiągnięcia określonej temperatury i spalanie lampy alkoholowej w celu osiągnięcia temperatury komory spalania: 25±5°C.

9. Urządzenie pomiaru temperatury:

Na wewnętrznej powierzchni drzwi zainstalowany jest czujnik temperatury na wysokości 1,5 m od podłogi i 0,5 m od ściany.

10spełniają zatwierdzone badanie spalania określone w sekcji 10 GB/T17651.1-1999.

11. Część sterująca:

11.1 Stosowane są deski o wysokiej precyzji, a wszystkie wysokiej jakości komponenty są wykorzystywane w celu zapewnienia wysokiej jakości, szybkiego działania systemu i zaawansowanego charakteru.Proces testowania importowanej płyty wysokiej precyzji + automatycznej metody sterowania PID jest najbardziej zaawansowany, najbezpieczniejsza, najbardziej niezawodna i najbardziej wygodna metoda sterowania.sprawiają, że wykrycie działa szybciej i dokładniejKomputer hosta jest zaprojektowany z oprogramowaniem konfiguracyjnym, które może automatycznie generować krzywe kontroli temperatury i raportować wyniki.

11.2 ma zalety rozsądnej struktury, stabilnej wydajności, łatwej obsługi itp. Przyjmuje interfejs operacyjny Windows XP, styl LabVIEW i doskonały mechanizm bezpieczeństwa.wyniki pomiarów są wyświetlane w czasie rzeczywistym, a idealna krzywa jest dynamicznie rysowana, a dane mogą być trwale zapisywane, odzyskiwane i drukowane.

11.3 Komputer: specjalny przemysłowy notebook

11.4 zestaw oprogramowania, darmowa aktualizacja na całe życie.

12Warunki środowiskowe:
