BS 6387 IEC60331 BS8491 Maszyna do testowania odporności drutu i kabla na ogień

BS 6387 IEC60331 BS8491 Maszyna do testowania odporności drutu i kabla na ogień

Ogień drutu i kable Urządzenie do badania odporności (urządzenie do badania odporności ognia):

Zgodność z normami:

Zgodność z brytyjską normą kabli ognioodpornychBS 6387-2013"Specifikacja wymogów wydajności kabli w celu utrzymania integralności obwodu w warunkach pożarowych";

Zgadza się również zIEC60331, BS8491

Zgodność z normą BS 8491-2008 "Metody oceny integralności przeciwpożarowej kabli zasilania o dużej średnicy stosowanych jako elementy systemów kontroli dymu i ciepła oraz innych szczególnych systemów bezpieczeństwa przeciwpożarowego".

GB/T19216.11-2003/IEC60331-11:1999 "Próba integralności linii kabli i kabli optycznych w warunkach pożarowych Część 11: Urządzenie badawcze - Jednostkowe źródło ognia o temperaturze płomienia nie mniejszej niż 750°C";

Całkowicie zgodne z normą GB/T19216.21-2003/IEC60331-21.1999 "Badanie integralności linii kabli i kabli optycznych w warunkach pożarowych Część 21: Procedury i wymagania badawcze - napięcie nominalne 0,6/1.0 KV i poniżej kabli";

GB/T19216.23-2003/IEC60331-23:1999 "Badanie integralności linii kabli i kabli optycznych w warunkach płomienia Część 23: Procedury i wymagania badawcze - Kable danych";

norma badania GB/T19216.25-2003/IEC60331-25:1999 "Badanie integralności linii kabli i kabli optycznych w warunkach płomienia Część 25: Procedury i wymagania badawcze - Kable optyczne";

spełnia również wymagania normy GB/T 19666-2019 "Ogólne zasady dotyczące płomienioodpornych i ognioodpornych przewodów i kabli";

Główne parametry (oznaczenia odporności na ogień):

Stacja badawcza:1 stacja, każdorazowo badana jest jedna próbka.

Rozmiar produktu testowego:długość> 1200 mm.

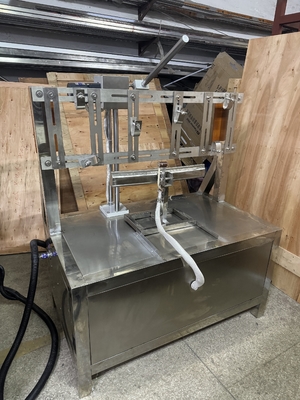

Próbka umieszczona na pierścieniu podtrzymującym drut i przymocowana dwoma urządzeniami do badania.Nadaje się do badania, czy kabel lub kabel optyczny utrzymuje integralność linii, gdy płomień jest nie mniejszy niż 750°C.

Blowtorch:Wyrób firmy Venturi, mieszany z propanem powietrza, ma długość 500 mm.

Temperatura płomienia:450°-950° regulowane.

Gazy spalinowe:Propan o czystości 98% (przygotowany przez klienta).

Gaz wspomagający spalanie:Ciśnienie sprężonego powietrza (ciśnienie powietrza musi wynosić ponad 10 Mba) dostarczone przez klienta.

System wykrywania temperatury:Importowana termoparta typu K ze stali nierdzewnej (materiał ma odporność na temperaturę większą niż 1100°).

Przepływ powietrza:20-200 l/min.

Przepływ propanu:20,5-25 l/min.

Urządzenie zapłonu:Automatyczne zapalenie.

Po zakończeniu badania silny wentylator wydechowy może w krótkim czasie wypuścić gaz z pudełka.

Podwozie posiada strukturę podziału dwustronną, z wysokotemperaturową izolacją bawełnianą wypełnioną w środku, co skutecznie obniża temperaturę ściany zewnętrznej podczas badania < 45°

Wymagania dotyczące zasilania:AC380 (± 10%) V/50HZ.

Dopuszczalny zakres wahań napięcia: 380V±10%.

Dopuszczalny zakres wahań częstotliwości: 50 Hz±1%.

Moc pracy maszyny:1 kW.

System wydechowy znajduje się na górnej części podwozia, dzięki czemu gaz wydechowy może być skutecznie i szybko wypuszczany.Na dole znajduje się kilka wlotów powietrza, aby zapewnić zawartość tlenu w pudełku podczas badania, dzięki czemu wyniki badań są dokładniejsze.

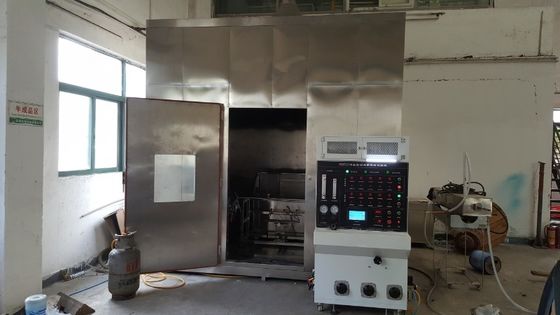

Na przedniej stronie zainstalowane są drzwi, a na drzwiach zainstalowane są okienko ze szkła hartowanego, dzięki czemu sytuacja badawcza może być obserwowana w dowolnym momencie.drzwi są zamknięte w celu zapobiegania zanieczyszczaniu powietrza wewnętrznego szkodliwymi substancjami wytwarzanymi podczas spalania.

System pomiaru temperatury: 2 termopary typu K są zainstalowane po lewej i prawej stronie 70 mm nad palnikiem, a dwie głowice termopary znajdują się w odległości 250 mm.

Komponenty, materiały i funkcje:

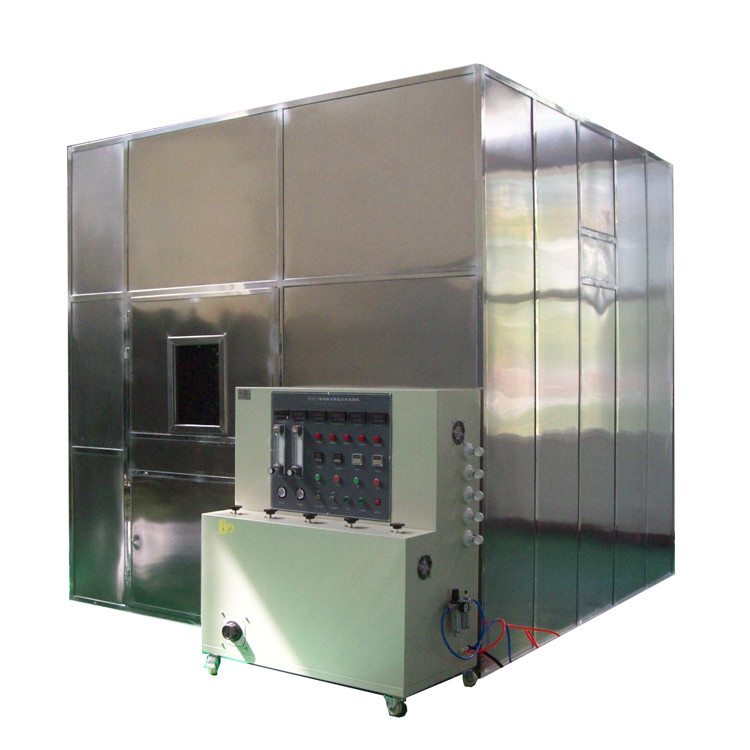

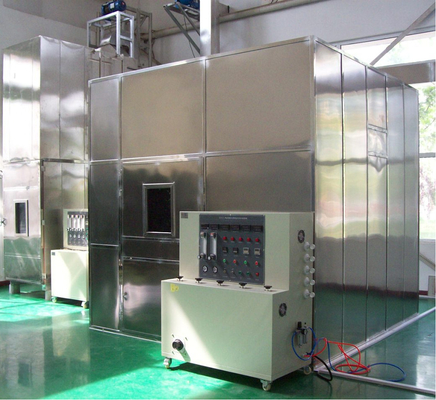

Komora spalania: wymiary wewnętrzne: 3M × 3M × 3M, łącznie 27 metrów sześciennych.

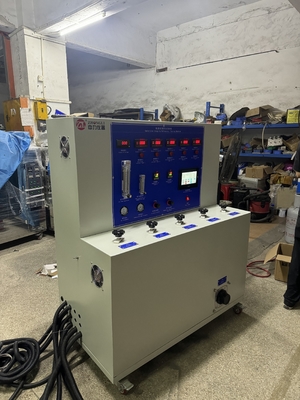

Pudełko sterujące:Pudełko sterujące wykonane jest z płyty ze stali nierdzewnej, przetworzone przez narzędzia maszynowe CNC i ma piękny kształt łuku.

Urządzenie spalinowe:Urządzenie to składa się z 30*30 profilów aluminiowych, które są lekkie, piękne, łatwe do przenoszenia i czyszczenia.

System sterowania:

System sterowania przekaźnikiem jest przyjęty, a wszystkie elementy elektroniczne są krajowymi wiodącymi markami, co może lepiej zagwarantować wydajność i dokładność wykrywania maszyny.

Urządzenie wykrywające ciągłość: podczas badania prąd przechodzi przez wszystkie rdzenie kabla,a trzy jednofazowe transformatory mają wystarczającą pojemność do utrzymania maksymalnego dopuszczalnego prądu wycieku 3A pod napięciem badawczymDo każdego drutu rdzeniowego na drugim końcu kabla podłączona jest lampa, a prąd o napięciu niemal 0,25A jest obciążony na napięcie znamionowym kabla.W przypadku gdy próbka jest poddawana zwarciu/przerwaniu podczas badania, sygnał jest wyjściem.

Sprzęt posiada następujące urządzenia zabezpieczające przed bezpieczeństwem: zabezpieczenie przed przeciążeniem mocy, zabezpieczenie przed zwarciem, zabezpieczenie przed przeciążeniem obwodu sterującego.

Warunki środowiskowe:

Ziemia jest płaska, dobrze wentylowana i nie zawiera gazu palnego, wybuchowego, korozyjnego ani kurzu.

Nie ma w pobliżu silnego źródła promieniowania elektromagnetycznego.

Na zewnątrz urządzenia znajduje się odpowiednia przestrzeń konserwacyjna.

Temperatura:5°C-30°C

Ciśnienie powietrza:86 ‰ 106 kPa.

W celu konfiguracji przełączników powietrza i zasilania użytkownika wymagane jest miejsce instalacji.

odpowiednią pojemność dla urządzenia, a przełącznik ten musi być niezależny i przeznaczony dla tego urządzenia.

W przypadku gdy urządzenie nie działa, temperatura otoczenia powinna być utrzymywana w granicach +0~45°C, a urządzenie do spalania drgań należy umieszczać poza skrzynką spalania.
