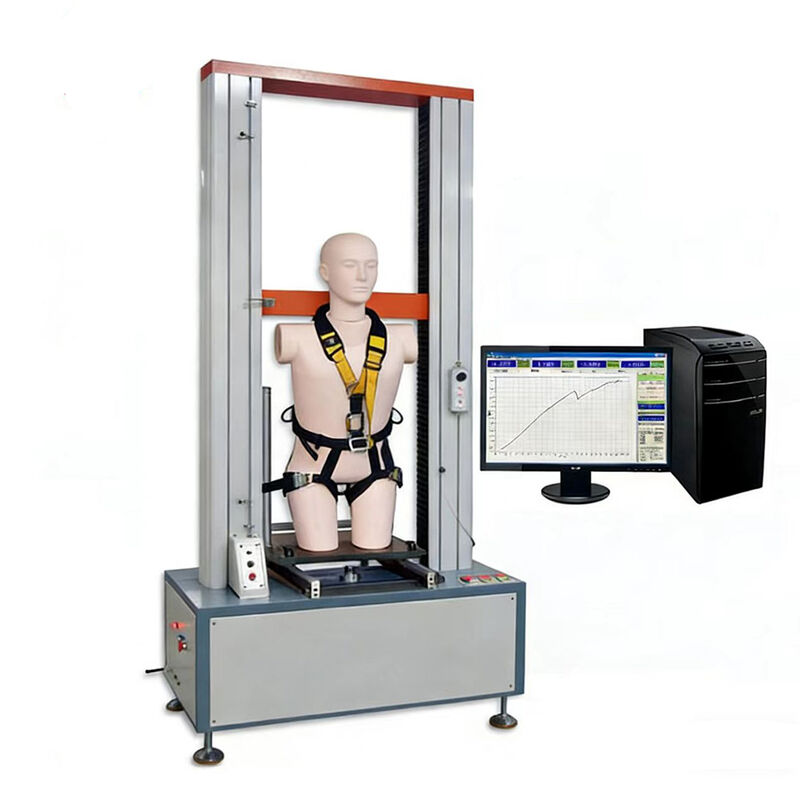

- Wysokiej precyzji uniwersalna maszyna testująca z opcjami maksymalnego obciążenia do 20KN i klasą dokładności 0,5, ta maszyna zapewnia niezawodne testy rozciągania, ściskania, zginania, ścinania i odrywania dla metali, tworzyw sztucznych, gumy i kompozytów.
- Oferuje prędkości testowania od 0,01-500 mm/min i efektywną przestrzeń rozciągania do 800 mm (konfigurowalną), z dokładnością przemieszczenia w granicach ±0,2% i przechwytywaniem danych w czasie rzeczywistym.
- Zaawansowany system serwo i sterowania Zasilany przez silniki serwo TECO/Panasonic i precyzyjne śruby kulowe, zapewniające płynną pracę. Wbudowany kontroler obsługuje automatyczne obliczanie naprężenia, wydłużenia i modułu.
- Spełnia normy ASTM, ISO i DIN, takie jak ASTM D638, ISO527 i ISO178, odpowiednie do kontroli jakości w branżach takich jak motoryzacja, tekstylia i materiały budowlane.
- Przyjazne dla użytkownika i rozszerzalne funkcje Wyświetlanie krzywych na komputerze, analiza danych i drukowanie raportów. Możliwość rozbudowy o wiele czujników obciążenia i systemów pomiaru deformacji dla dostosowanych potrzeb testowych.
Główne cechy:
Główny kontroler przyjmuje najbardziej zaawansowany 32-bitowy procesor ARM w XXI wieku, a jego prędkość przetwarzania osiąga poziom komputera ogólnego przeznaczenia na poziomie Pentium. W porównaniu z tradycyjnym 8-bitowym systemem pomiaru i sterowania z pojedynczym układem scalonym, ogólna wydajność jest znacznie poprawiona, prędkość działania jest szybsza, a dokładność sterowania jest wyższa.
Podstawowe urządzenie do akwizycji danych przyjmuje najnowszy, ultra-precyzyjny 24-bitowy przetwornik analogowo-cyfrowy w Stanach Zjednoczonych, a częstotliwość próbkowania może osiągnąć 2000 razy na sekundę, co pozwala uchwycić proces natychmiastowej zmiany mocy. Zastosowano oryginalną technologię kalibracji 6-punktowej w celu dalszej poprawy dokładności, a dokładność pomiaru siły jest lepsza niż standard krajowy 0,5 (najwyższy poziom).
Zliczanie enkodera przemieszczenia przyjmuje technologię 4-krotnej częstotliwości, która zwiększa rozdzielczość przemieszczenia 4-krotnie, do 0,0005 mm.
Istnieją dwa tryby sterowania wyjściowego impulsu i napięcia, które mogą sterować dowolnym silnikiem serwo, silnikiem zmiennej częstotliwości lub silnikiem prądu stałego z interfejsem sterowania impulsem lub napięciem w celu uzyskania płynnej, bezstopniowej regulacji prędkości. Ponadto istnieją wyjścia sygnałów przełączających, takie jak w górę, w dół i stop, które mogą być używane bezpośrednio. Napędzać zewnętrzne przekaźniki lub zawory elektromagnetyczne, które mogą być używane do sterowania silnikami prądu stałego lub urządzeniami pneumatycznymi, hydraulicznymi i innymi urządzeniami zasilającymi.
Zaawansowane technologie trzech pętli zamkniętych prędkości, przemieszczenia i siły mogą realizować precyzyjne sterowanie dowolnym przebiegiem.
Bogata możliwość rozbudowy interfejsu: do 4 kanałów wejścia analogowego 24-bitowego, 3 kanały wyjścia analogowego 16-bitowego, 3 kanały wyjścia impulsowego, 3 kanały wejścia enkodera fotoelektrycznego fazy AB, 9 kanałów wejścia cyfrowego, 8 kanałów wyjścia cyfrowego, 1 interfejs USB, 1 interfejs RS232, 1 interfejs RS485, 4 interfejsy LCD, 1 interfejs mikro-drukarki równoległej, 1 interfejs mikro-drukarki szeregowej, 1 interfejs klawiatury matrycowej 8×4.
Wszystkie interfejsy wejściowe i wyjściowe przyjmują szybką technologię izolacji fotoelektrycznej, która ma silną zdolność przeciwzakłóceniową!
Parametry techniczne:
| Model |
ZL-8001A |
| Maksymalne obciążenie |
Opcjonalne w zakresie 100N, 200N, 500N, 1KN, 2KN, 5KN, 10KN, 20KN |
| Klasa dokładności |
Poziom 0,5 |
| Efektywny zakres siły |
0,4%～100% (Poziom 0,5) |
|
Siła
Dokładność pomiaru
|
W granicach ±1% wskazanej wartości/W granicach ±0,5% wskazanej wartości |
|
Maszyna testująca
Rozdzielczość
|
Maksymalne obciążenie wynosi 1/200000, nie ma podziału na wewnątrz i na zewnątrz, a rozdzielczość pozostaje niezmieniona w całym procesie |
| Czujnik obciążenia |
Konfiguracja podstawowa: jeden czujnik rozciągania i nacisku (maksymalne obciążenie)
Konfiguracja rozszerzona: można dodać wiele czujników
|
| Efektywna szerokość testu |
390 mm (można poszerzyć zgodnie z wymaganiami klienta) |
| Efektywna przestrzeń rozciągania |
400, 500, 600 mm, 800 mm (można zwiększyć zgodnie z wymaganiami klienta) |
| Zakres prędkości testu |
0,01～500 mm/min |
| Dokładność pomiaru przemieszczenia |
W granicach ±0,5% wskazanej wartości/W granicach ±0,2% wskazanej wartości |
