Maszyna do badania wytrzymałości na ścieranie, skręcanie, zginanie i zmęczenie Zhongli Instrument Lab w Dongguan
Zobacz szczegóły produktu
Główne funkcje
Ta maszyna testująca jest przeznaczona do badania materiałów elastycznych o dużych odkształceniach, takich jak guma, tworzywa sztuczne, skóra i inne. Wykonuje testy rozciągania, rozrywania, wytrzymałości na klejenie, odrywania i inne. Wyposażona w ekstensometr o dużym odkształceniu do specjalistycznego pomiaru próbek, idealnie nadaje się do badania dużych odkształceń materiałów.
Stosowane branże
Szeroko stosowane w kontroli jakości w różnych branżach, w tym w przemyśle gumowym i tworzyw sztucznych, hutnictwie żelaza i stali, maszynach produkcyjnych, sprzęcie elektronicznym, produkcji samochodów, włóknach tekstylnych, drutach i kablach, materiałach opakowaniowych i spożywczych, aparaturze, sprzęcie medycznym, cywilnej energii jądrowej, lotnictwie cywilnym, uczelniach wyższych, laboratoriach badawczych, arbitrażu inspekcyjnym, departamentach nadzoru technicznego, materiałach budowlanych, ceramice, przemyśle naftowym i chemicznym oraz innych branżach.
Odpowiadająca norma
GB/T16491-1996 Elektroniczna uniwersalna maszyna wytrzymałościowa
Parametry techniczne
| Model |
ZL-8001 Komputerowa serwomechaniczna uniwersalna maszyna do badania wytrzymałości na rozciąganie |
| Maksymalne obciążenie |
5KN, 10KN, 20KN (możliwość dostosowania) |
| Klasa dokładności |
1% / 0,5% |
| Efektywny zakres pomiarowy |
0,2%~100% (klasa 1) / 0,4%~100% (klasa 0,5) |
| Dokładność pomiaru |
Wyświetlana wartość ±1% / Wyświetlana wartość ±0,5% |
| Rozdzielczość testera |
Maksymalne obciążenie 1/200000, niezależnie od wnętrza i zewnętrza, stała rozdzielczość |
| Czujnik obciążenia |
Konfiguracja podstawowa: czujnik (maksymalne obciążenie): jeden. Konfiguracja rozszerzona: można dodać więcej czujników |
| Efektywna szerokość testowania |
390 mm (możliwość poszerzenia zgodnie z wymaganiami klienta) |
| Efektywny skok rozciągania |
800 mm; 1000 mm; 1200 mm (możliwość zwiększenia wysokości zgodnie z wymaganiami klienta) |
| Zakres prędkości testowania |
0,001~200 mm/min; 500 mm/min (1000 mm/min jest opcją) |
| Dokładność pomiaru przemieszczenia |
Tolerancja: ±0,5% / tolerancja: ±0,2% |
| System pomiaru odkształcenia |
Minimalny rozstaw: 10 mm, Maksymalny zakres odkształcenia: 800 mm. Rozszerzone odkształcenie: Minimalny rozstaw: 25 mm, 50 mm, 100 mm, zakres odkształcenia: 5 mm, 10 mm, 25 mm |
| Dokładność mierzonego odkształcenia |
Tolerancja: ±0,5% (zgodnie z wymaganiami klienta, aby wybrać większe lub mniejsze odkształcenie) |
| Bezpieczeństwo |
Ochrona elektroniczna-limit |
| Urządzenie do przemieszczania platformy testowej |
Dwie prędkości: szybka/wolna do sterowania, możliwość pracy ręcznej |
| Powrót |
Obsługa ręczna lub automatyczna. Po teście, ruchome żelazo wraca do pozycji początkowej z najwyższą prędkością w trybie ręcznym lub automatycznym |
| Ochrona przed przeciążeniem |
Przeciążenie 10%, automatyczna ochrona |
| Przyrząd |
Zestaw przyrządów do rozciągania |
| Rozmiar maszyny |
80x55x220 cm (długość*szerokość*wysokość) |
| System zasilania |
Silnik serwo AC Panasonic + sterownik + precyzyjna śruba kulowa |
| Zasilanie |
220V, 50HZ |
| Moc |
0,4 KW (w zależności od różnych wymagań siły, używany jest inny silnik) |
| Waga maszyny |
(około) 250 kg |
| Jednostki |
Kg, N, LB, TON, można wymieniać |
Podsumowanie sprzętu

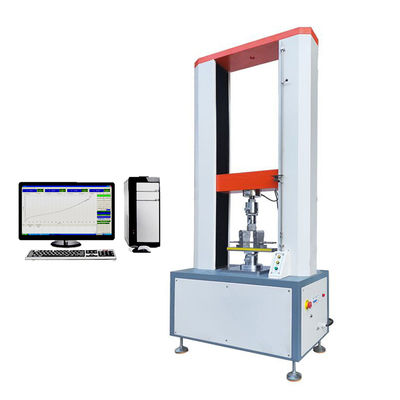

Elektroniczny sprzęt do testowania uniwersalnego rozciągania łączy technologię elektroniczną z transmisją mechaniczną, charakteryzując się dokładną prędkością obciążenia, zakresem pomiaru siły, wysoką dokładnością i czułością pomiaru i kontroli obciążenia, przemieszczenia. Może testować obciążenie ze stałą prędkością i przemieszczenie ze stałą prędkością. Prosty w obsłudze, szczególnie nadaje się do kontroli jakości na liniach produkcyjnych. Ta seria jest głównie stosowana do testowania materiałów niemetalicznych i metalowych o obciążeniu poniżej 2 ton.
Testowane elementy w komputerowej maszynie serwomechanicznej
- Naprężenie rozciągające
- Wytrzymałość na rozciąganie
- Wskaźnik wydłużenia przy zerwaniu
- Stałe naprężenie
- Wskaźnik naprężenia przy zerwaniu
- Wytrzymałość na naprężenie
- Wytrzymałość na rozrywanie
- Wartość siły w dowolnym punkcie
- Wskaźnik wydłużenia w dowolnym punkcie
- Wytrzymałość na wyciąganie
- Siła przyczepności i szczytowa siła
Główne cechy
Wyposażona w enkoder fotoelektryczny do pomiaru przemieszczenia, wbudowany mikrokontroler z wielofunkcyjnym oprogramowaniem łączącym pomiar, kontrolę, obliczenia i przechowywanie. Automatycznie oblicza naprężenie, wskaźnik wydłużenia (z ekstensometrami), wytrzymałość na rozciąganie, moduł sprężystości i wyniki statystyczne. Zapisuje punkty maksymalne, punkty zerwania i wartości wyznaczonych punktów. Komputer wyświetla dynamiczne krzywe podczas testowania i przetwarza dane. Analiza po teście obejmuje powiększenie krzywej za pomocą modułu przetwarzania grafiki, drukowanie raportów i wydajność produktu na poziomie międzynarodowym.
Funkcje oprogramowania
A. Standardowa funkcja modułowa: Zapewnia niezbędne aplikacje do testowania, obejmujące specyfikacje testowe GB, ASTM, DIN, JIS, BS i inne.
B. Informacje o testowanym produkcie: Umożliwia wprowadzanie danych o produktach do trwałego ponownego wykorzystania. Dane mogą być automatycznie korygowane za pomocą formuły w celu poprawy dokładności.
C. Podwójny edytor raportów: Oferuje konfigurowalne formaty raportów (program testowy dodaje format raportu EXCEL, rozszerzając poprzednie pojedyncze wzorce oświadczeń).
D. Wymienne jednostki: Jednostki długości i siły mogą być wymieniane (siła: T, Kg, N, KN, g, lb; długość: mm, cm, cal).

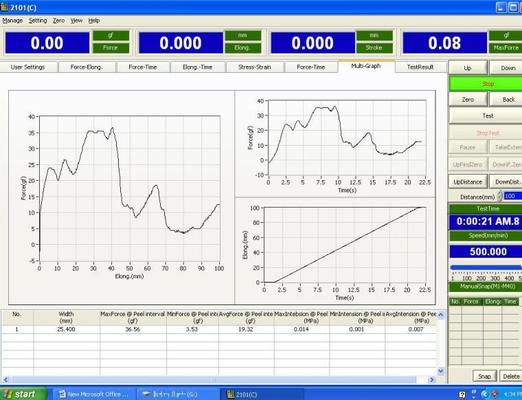

E. Automatyczna optymalizacja skali graficznej: Wyświetla najlepsze grafiki pomiarowe. Obsługuje wymianę ruchu w grafikach z wykresami obciążenie-przemieszczenie, obciążenie-czas, przemieszczenie-czas, naprężenie-odkształcenie, obciążenie-2 punkty wydłużenia, oraz porównania wielu wykresów.
F. Wyjście wyników testów: Wyniki mogą być wyprowadzane w formacie EXCEL.
G. Zachowanie wyników testów: Wyniki mogą być automatycznie lub ręcznie zachowywane. Automatycznie oblicza maksymalną wytrzymałość, granicę plastyczności, metodę pętli, najlepszą metodę, wytrzymałość na wydłużenie nieproporcjonalne, wytrzymałość na rozciąganie, wytrzymałość na ściskanie, wytrzymałość na rozciąganie w dowolnym punkcie, wydłużenie przy stałym obciążeniu, moduł sprężystości, wskaźnik wydłużenia, zakres odrywania maksymalnej siły, minimalnej siły, średniej siły, całkowitej energii, modułu zginania, obciążenia x% w przemieszczeniu przy zerwaniu, obciążenia X% w przemieszczeniu przy zerwaniu itp. Dane mogą być przechowywane na dowolnym dysku.
H. Możliwość eksportu danych: Oprogramowanie może eksportować poprzednie dane.

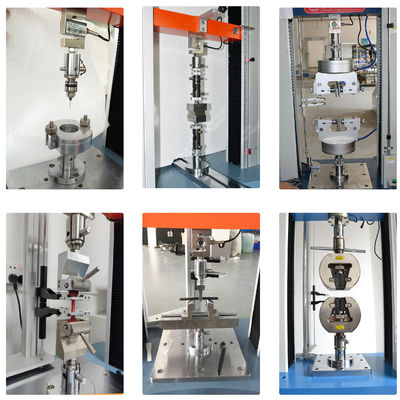

Dostosowanie akcesoriów do mocowania
