Podsumowanie

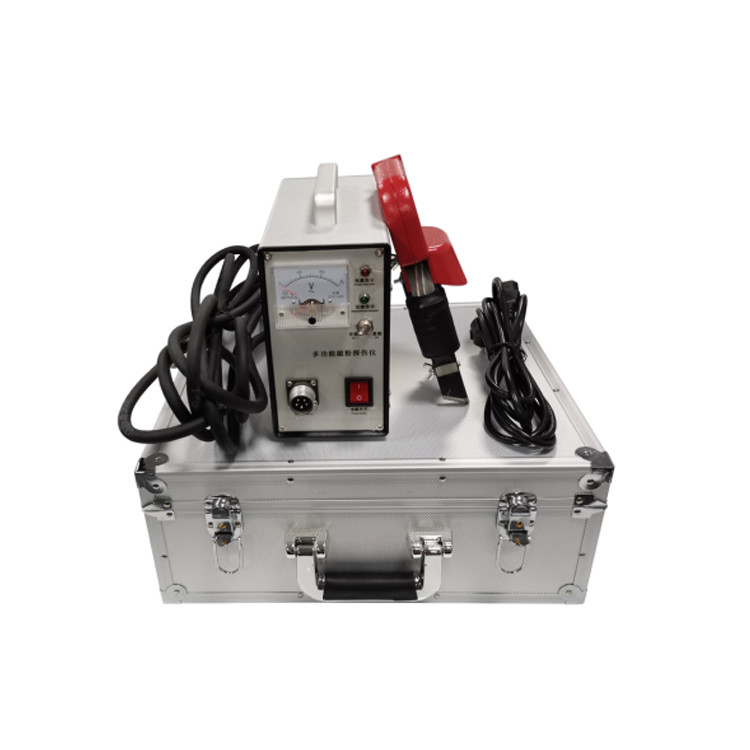

Model ZL-YW601C to wykrywacz wad cząstek magnetycznych, który wykorzystuje jarzmo magnetyczne do magnetyzacji feromagnetycznych części roboczych z magnetyzacją AC i DC. Może magnetyzować różne części,włączając magnetyzację lokalną dla dużych części, i może być stosowany jako addycyjna metoda wykrywania wad magnetycznych i remanent magnetyzacji metody wykrywania wad magnetycznych.
Instrument wykorzystuje SCR do tworzenia przełącznika bezkontaktowego o niskim poziomie hałasu i długiej żywotności.specjalnie nadające się do spawania płaskiego, spawania filerowego, zbiornika ciśnieniowego, rurociągu i wykrywania części o złożonym kształcie.który jest bardziej odpowiedni w przypadkach, gdy wysokie napięcie nie jest dopuszczalne do urządzenia do wykrywania wad.
Detektor błędów ma funkcję magnetyzacji prądu bieżącego i prądu stałego. Może być wyposażony w sondy typu A, typu D, typu E i typu O. Maszyna może być magnetyzacją rectifikacyjną pełnofalową DC,Magnetyzacja AC może wykrywać głębsze defekty z powierzchni.
Wskaźniki techniczne
| Pozycja |
ZL-YW601C |
| Napięcie wejściowe |
AC 220V ± 10%V |
| Napięcie wyjściowe |
36 V prądu przemiennego |
| Prąd wyjściowy |
> 10A |
| Siła podnosząca |
"Sprzęt" zawierający "przewodnik" lub "przewodnik" lub "przewodnik"
sondy typu D AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
Badanie typu E AC ≥ 118N (12 kg)
|
| Przeciętność tymczasowego obciążenia |
50% |
| Czułość wykrywania |
Wyświetlacz próbki typu 1 # wyraźnie |
| Wymiar jednostki głównej |
230 × 160 × 120 mm (L × H × W) |
| Waga |
5 kg |
| Magnetyczny słup bieguna |
"Technologia" do "przechowywania" urządzeń lub urządzeń do "przechowywania" urządzeń lub urządzeń w zakresie "przechowywania" lub "przechowywania";
- z sondą typu, 150 mm dla typu stałego,
- 0 ′ 240 mm regulowalne ze złączkiem napędowym;
Odległość od środka rdzenia sondy typu E do dwóch sąsiednich sond wynosi
95 × 100 mm;
Średnica wewnętrzna sondy typu O φ150 mm
|
| Tryb magnetyzacji |
Dwa rodzaje magnesowania: prądu przemiennego i prądu stałego |
Charakterystyka strukturalna:
Instrument przyjmuje przełącznik sterowany silikonem, wyjście niskiego napięcia jest bezpieczne i niezawodne, sonda przyjmuje dwa rodzaje stałe i dodatkowe regulowane,regulowana sonda może być regulowana zgodnie z kształtem różnych części odległości buta, i mieć dobry kontakt.
Zastosowanie operacyjne:
Wprowadza się okrągłą wtyczkę kabla zasilania do trójrodkowego gniazda zasilania przyrządu i wprowadza jednopasową wtyczkę kabla do gniazda deski rozdzielającej sieć zasilania,(musi być solidny przewód uziemienia) włączyć przełącznik zasilania przyrządu, a światło wskazujące będzie świecić, aby wskazać, że obwód został podłączony do zasilania.
Wprowadzenie wtyczek lotniczych na obu końcach kabla odpowiednio do gniazda przyrządu i gniazda sondy.
Aby sonda i powierzchnia obrabialnego przedmiotu, który ma być zbadany, kontaktować się dobrze, naciśnij przycisk magnetyzacji na sondzie, światło wskaźnika magnetyzacji,wskazujące, że element obróbki został zmagnesowany.
Wyłączyć przełącznik zasilania i główny przełącznik na tablicy rozkładowej sieci, gdy przestaniesz go używać.
Ostrzeżenia:
Podczas użytkowania przyrządu, przed naciśnięciem przycisku magnetyzującego, sonda i badany przedmiot pracy muszą być w dobrym kontakcie.W przeciwnym razie prąd w cewce wzrośnie i wypali bezpiecznik, a nawet uszkodzić SCR.
Jeśli chcesz ustawić rozstaw między biegunami magnetycznymi, rozluźnij orzech motyla na regulowanym złączu, aby zmienić rozstaw między biegunami magnetycznymi, a następnie zaciśnij orzech, aby działał.
