Charakterystyka:
Wytrzymałość układu zawieszenia i kierowanie ruchem liniowym, silna nośność, dobre funkcje kierowania, wysoka stabilność.
Doskonała wydajność w zmianach amplitudy.
Wysoka wydajność w zakresie konwersji mocy klasy D, prąd szczytowy 3 - Sigma, zapewnia optymalizację zużycia energii i minimalne zniekształcenie harmonijne.
Szybkie samodzielne badania diagnostyczne i ochrona łańcucha, wysoka wysoka bezpieczeństwo i niezawodność
Urządzenie osłaniające worek gazowy realizuje tabelę wibracji bez potrzeby specjalnego podkładu.Doskonałe ponowne pojawienie się formy fali drgań i zmniejszenie transmisji drgań
Różne zastosowanie na stołach pionowych i poziomych.
Prosta operacja dla sterownika.
Wymagania dotyczące badań i wytyczne dotyczące doboru
Aby wybrać odpowiedni system badań drgań, najważniejsze jest poznanie siły pobudzenia wymaganej do badania drgań.należy zrozumieć następujące specyfikacje badań::
Jasne wymagania dotyczące badań:
Częstotliwość (zakres częstotliwości)
Maksymalne przyspieszenie
Maksymalne przesunięcie
Maksymalna prędkość
Jakość próbki i utrzymanie
Wybierz metodę mocowania próbki na podstawie górnej granicy częstotliwości badania i wielkości próbki, niezależnie od tego, czy chodzi o pionową platformę rozszerzającą się, czy poziomą platformę przesuwaną.Jakość próbki jest wymagana do oceny siły pobudzenia wymaganej do badania drgań.
Specyfikacja:
Zakres temperatury i wilgotności: (szczegóły podlegają wykresowi kontroli temperatury i wilgotności)
G: -20 ≈ 150 °C; 45% ≈ 98%
Z: -40 ∼150°C; 45% ∼98%
D:-70~150°C; 45%~98%
2Stabilność: Temperatura: ±0,5°C Wilgotność: ±2,5% RH
3. Jednorodność: Temperatura: ≤±2°C Wilgotność: ±3%RH
4Rozmiar maszyny badawczej: (może być dostosowany)
| Wielkość pudełka wewnętrznego ((W × H × D) |
Wielkość kartonu ((W×H×D) |
| 40 × 50 × 40 cm |
98x143x93cm |
| 50 × 60 × 40 cm |
153x108x93cm |
| 50 × 60 × 50 cm |
107x147x111cm |
| 50 × 75 × 60 cm |
107x162x121cm |
| 60 × 85 × 60 cm |
110 x 178 x 108 cm |
| 60 × 85 × 80 cm |
117x172x141cm |
| 100 × 100 × 80 cm |
157x187x141cm |
| 100 × 96 × 100 cm |
193x158x149cm |
| 100 × 100 × 100 cm |
193x158x153cm |

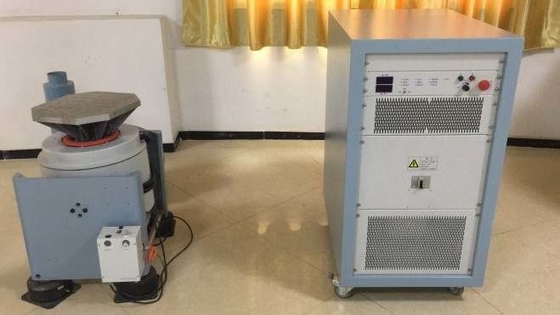

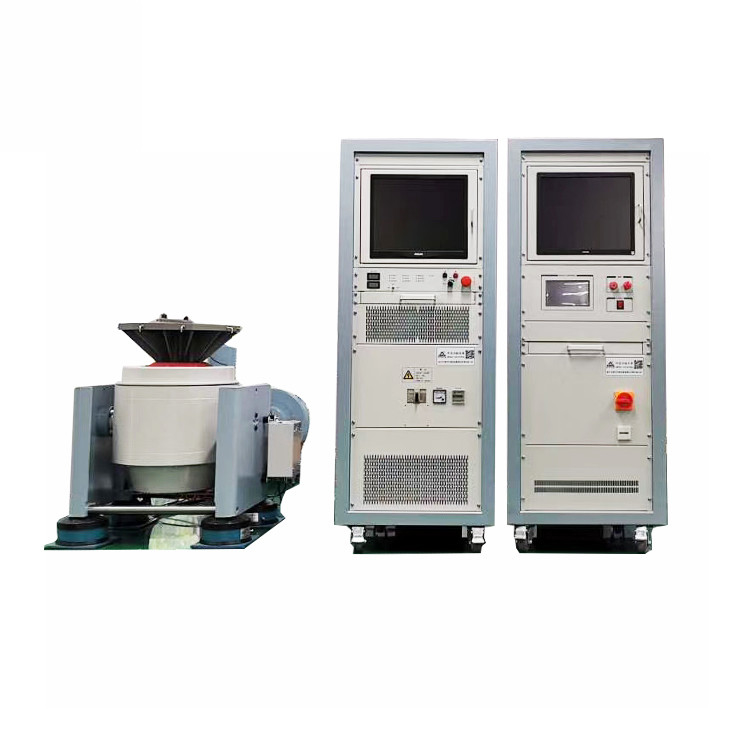

Specyfikacje tabeli wibracji elektromagnetycznych:
| Duża siła pobudzająca (N) |
Zakres częstotliwości (Hz) |
Duże przesunięcie (mm) |
Duże przymocowanie (kg) |
Stolik roboczy prosto (mm) |
| 980 |
5 ¢4500 |
25 |
70 |
150 |
| 1500 |
5 ¢4500 |
25 |
70 |
150 |
| 2000 |
2 ‰ 3000 |
40 |
140 |
230 |
| 3000 |
5 ‰ 4000 |
25 |
120 |
150 |
| 3000 |
3 ‰ 3000 |
40 |
140 |
230 |
| 6000 |
5 ‰ 3000 |
25 |
200 |
200 |
| 6000 |
2 ¢ 2000 |
51 |
300 |
230 |
| 10000 |
5 ‰ 3000 |
51 |
150 |
240 |
| 20000 |
5 ‰ 3000 |
51 |
300 |
320 |

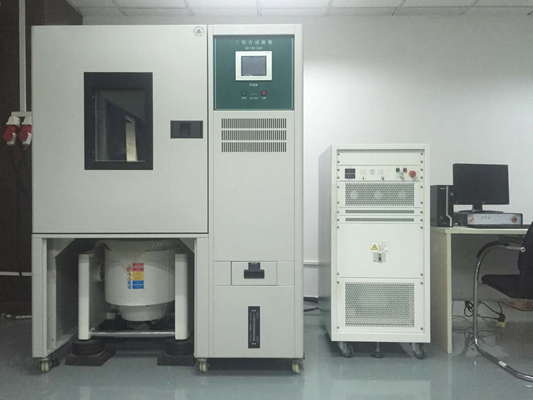

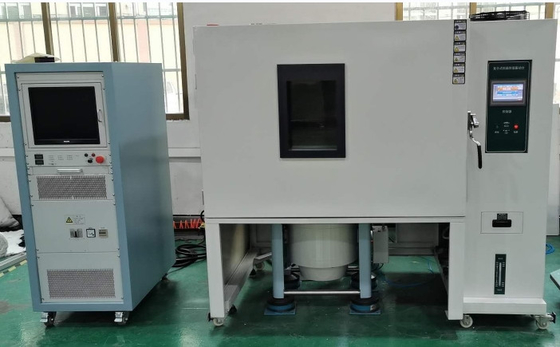

Całkowita skrzynka badawcza wibracji temperatury i wilgotności (pionowa + pozioma)
stanowią:
Trzy kompleksowe komory badawcze składają się z następujących części: skrzynki komory badawczej, układu połączenia ruchowego, układu sterującego, układu chłodzenia/odwilżania,system ogrzewania/wilgocenia, system przewodu powietrza itp.
