●Nazwa urządzenia:

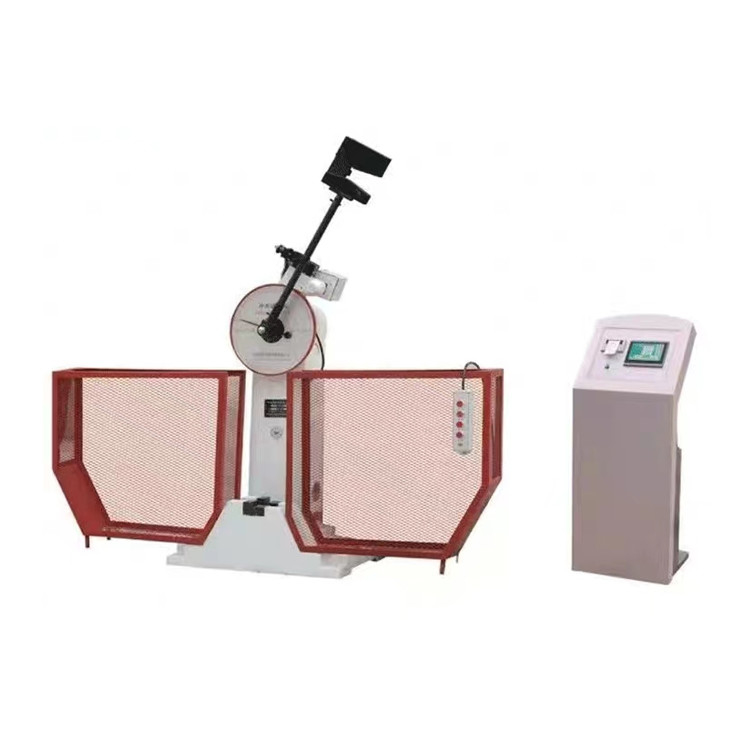

Maszyna do testowania wpływu cyfrowego
●Model:
300J
●Opis działania:
Maszyna do testowania uderzeń z cyfrowego wyświetlacza sterowanego ekranem dotykowym to nowy rodzaj urządzeń do testowania uderzeń, który niedawno wprowadziła nasza firma w Chinach.Po ciągłym uaktualnianiu i udoskonaleniu technicznym w ostatnich latach, produkt osiągnął krajowy poziom zaawansowanej technologii. JB—S300B The digital display pendulum impact testing machine is designed in strict accordance with "GB/T3038-2002 Pendulum Impact Testing Machine Inspection" and GB/T229-2007 "Metal Charpy Notched Impact Test Method", zgodnie z JJG145-82 "Pendulum Type Impact Testing Machine "inspekcja fabryczna, amerykański standard ostrza uderzeniowe mogą być konwertowane zgodnie z rzeczywistymi potrzebami użytkowników.
◆Ta maszyna to cyfrowa, półautomatyczna maszyna do testowania uderzeń z wyświetlaczem, która wykorzystuje działanie ekranu dotykowego, sterowanie PLC, elektryczne huśtawki, uderzenia, pomiar, obliczenia,wyniki cyfrowego wyświetlania i można je drukować, itp., i może wykorzystać pozostałą energię po złamanie próbki do automatycznego swingu w celu przygotowania się do następnego badania, łatwej obsługi i wysokiej wydajności pracy.Jest szczególnie odpowiedni dla laboratoriów, które przeprowadzają ciągłe badania uderzeniowe, oraz dla przemysłu, takiego jak hutnictwo i produkcja maszyn, które wykonują dużą liczbę badań uderzeniowych.Spełnia wymagania metody badania uderzeń Charpy i może obliczać i cyfrowo wyświetlać energię absorpcji uderzeń, wytrzymałość uderzeń,kąt podnoszenia wahadła i średnia wartość badania materiału.
◆Wykorzystuje się układ o kształcie kształtu U, który zapewnia dokładność środka uderzenia i dokładny moment kształtu;
◆Noż uderzeniowy jest zainstalowany i mocowany za pomocą śrub, które są łatwe i wygodne do wymiany;
◆Wyposażone w szpilki zabezpieczające i wyposażone w sieci ochronne;
◆Sterowanie PLC, zgodnie z poleceniem do zakończenia całego procesu przyjmowania wahadła, uderzenia, automatycznego huśtawki i uderzenia wielokrotnie.
◆Maszyna badawcza jest wyposażona w czujnik kąta, który posiada funkcje szybkiego pobierania próbek, przechowywania i obliczania;
●Główne wskaźniki techniczne:
| Wpływ energii |
300J (młotek do sanie)
150 (mały młotek)
|
| Prędkość uderzenia |
5.2m/s |
| kąt podnoszenia wahadła |
150° |
| Rozpiętość wsparcia próbki |
40 mm |
| Fillet z podtrzymującej szczęki |
R 1,0~1,5 mm |
| Fillet z ostrza uderzeniowego |
R 2,0~2,5 mm R 8 mm |
| Odległość od środka wahadła do punktu uderzenia |
750 mm |
| Standardowy rozmiar próbki |
10 (7.5, 5) × 10 × 55 mm |
| Zasilanie i moc |
trójfazowe czterodrukowe 50Hz 380V |
| Dokładność kąta |
±0,1° |
| Wielkość hosta |
2000×650×1960 mm |
| Wymiary szafy cyfrowego wyświetlacza |
360 × 400 × 1200 mm |
| Nie ma żrącego medium, wibracji, silnych zakłóceń pola elektromagnetycznego w otoczeniu. |
| Waga |
Około 550 kg. |
●Konfiguracja głównego sprzętu:
◆Jeden gospodarz 300 dżul
◆ 150J, 300J wahadło każdy
◆Jeden silnik (zainstalowany na hostach)
◆Weź zestaw urządzenia przenoszącego wahadło (zainstalowanego na gospodarzu)
◆Zestaw automatycznego urządzenia zawieszającego (zainstalowany na hostach)
◆Zestaw agencji ubezpieczeniowych (zainstalowany na hostach)
◆Zestaw urządzeń ochronnych
◆Jedno urządzenie regulacyjne (zainstalowane na hostach)
◆Jedno urządzenie koncentrujące próbki
◆Jeden przełącznik bliskości (zainstalowany w hostach)
◆Jeden zestaw wyświetlacza dotykowego (zainstalowany w cyfrowej szafce wyświetleniowej)
◆Jedna mikro-drukarka (zainstalowana na wystawie cyfrowej)
◆Zdejmujący wahadło
