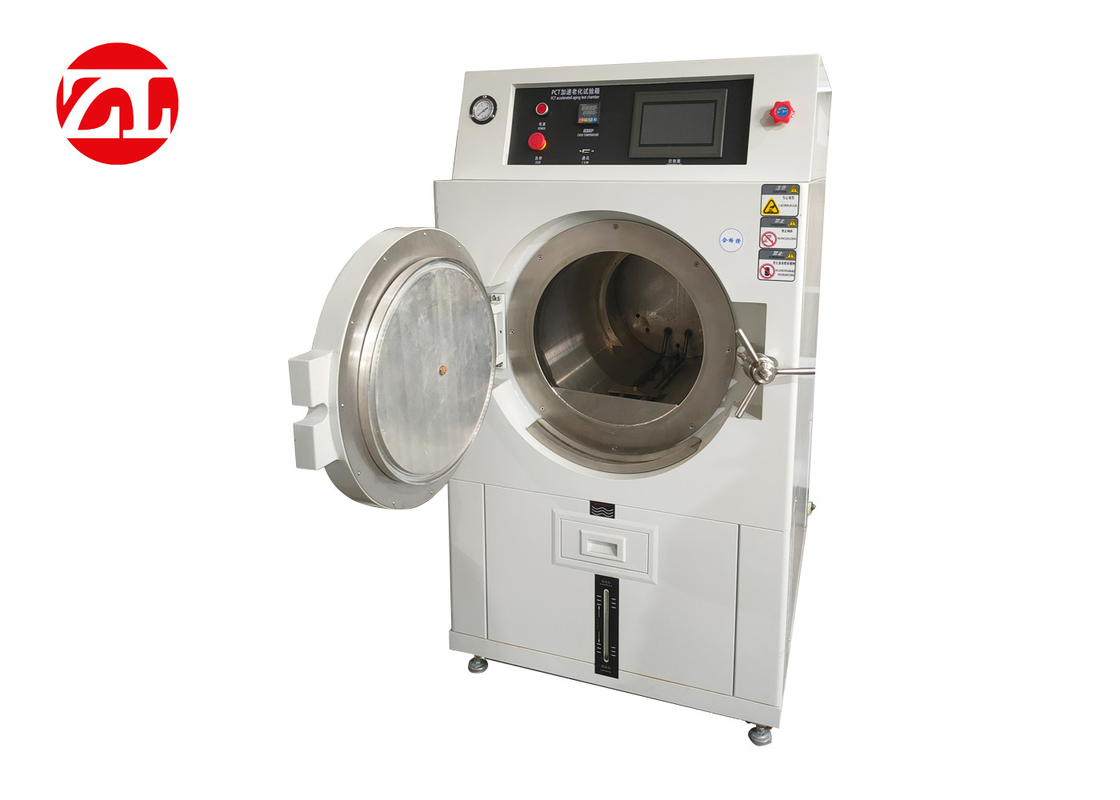

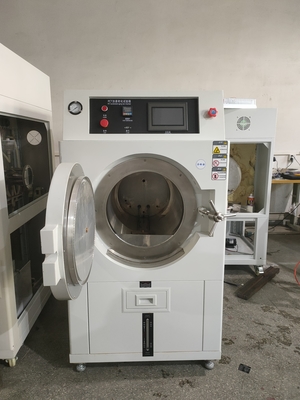

Komora testowa PCT przyspieszonego starzenia pod wysokim ciśnieniem

Komora do testów przyspieszonego starzenia PCT pod wysokim ciśnieniem

Urządzenie do badania przyspieszonego starzenia pod wysokim ciśnieniem jest również nazywane testerem przyspieszonego starzenia pod wysokim ciśnieniem i testerem przyspieszonego starzenia nasyconego wysokim ciśnieniem.Jest szeroko stosowany w testowaniu skuteczności uszczelniania obronności, lotnictwa, części samochodowych, części elektronicznych, tworzyw sztucznych, żywic, przemysłu magnetycznego, obwodów farmaceutycznych, płytek drukowanych wielowarstwowych, układów scalonych, LCD, magnesów, oświetlenia, produktów oświetleniowych i innych produktów , związane z Przyspieszony test żywotności produktu jest stosowany w części projektowej produktu, aby szybko ujawnić wady i słabości produktu.Przetestuj odporność na zużycie i szczelność swoich produktów.

Standard adaptacji: GB/T 29309-2012 IEC62108

1. Cechy produktu:

1.1.Przyjęto dwuobwodową strukturę importowanego zaworu elektromagnetycznego wysokotemperaturowego, co zmniejsza jego użycie;

awaryjność w największym stopniu.

1.2.Oddzielne pomieszczenie do wytwarzania pary, aby uniknąć bezpośredniego wpływu pary na produkt, aby nie spowodować częściowego

uszkodzenie produktu.

1.3.Oszczędzająca pracę konstrukcja zamka drzwi rozwiązuje wady trudnego blokowania klamki dysku

produkt pierwszej generacji.

1.4.Zimne powietrze przed badaniem;projekt opróżniania podczas badania (powietrze w beczce jest odprowadzane)

poprawia stabilność ciśnienia i powtarzalność.

1.5.Ultradługi czas pracy eksperymentu, wieloletnia praca maszyny eksperymentalnej przez 400 godzin.

1.6.Ochrona poziomu wody poprzez czujnik poziomu wody w pomieszczeniu testowym w celu wykrycia i ochrony.

1. 7. Odporna na ciśnienie konstrukcja zbiornika, zbiornik może wytrzymać ciśnienie (140 ℃) 2,65 kg, które spotyka się z wodą

próba ciśnieniowa 6kg.

1.8.Dwustopniowe urządzenie zabezpieczające ciśnienie, przyjmujące dwustopniowy połączony sterownik i mechaniczny

urządzenie zabezpieczające ciśnienie.

1.9.Przycisk ochrony bezpieczeństwa, dwustopniowy automatyczny przycisk urządzenia bezpieczeństwa awaryjnego.

2. Wydajność

2.1.Ciśnienie robocze: 1,2 ~ 2,89 kg (w tym 1atm)

2.2.Zakres czasu: 000 godz. ～ 9999 godz.

2.3.Czas zwiększania ciśnienia: 0,00 kg (1,04 kg/cm2 około 45 minut)

2.4.Sprężarka powietrza PMl, sprzęt będzie działał, gdy jest pod napięciem, i zapewni źródło powietrza dla sprzętu;

2.5.FRL1-potrójny element źródła powietrza, filtrujące i rozprężające źródło powietrza;

2.6.SV1-zawór wlotowy, działający, gdy odchylenie ciśnienia (zmierzone ustawienie) jest niższe niż ustawiona wartość

(takich jak -1KPa);

2.7.SV2-Zawór wydechowy, działa, gdy odchylenie ciśnienia (zmierzone-ustawienie) jest wyższe niż ustawiona wartość

(takich jak -1KPa);

2.8.SV3-Zawór wydechowy, normalnie otwarty, działa, gdy urządzenie pracuje (zamknięty) i zatrzymuje się, gdy

przekaźnik ciśnieniowy jest aktywowany

Przestań działać (otwarty), używany do ochrony próbki testowej;

2.9.TV1, zawór sterujący przepływem TV2, ręcznie wyreguluj przepływ wlotowy i wylotowy;

2.10.PS1 przetwornik ciśnienia, mierzący ciśnienie bezwzględne w skrzynce;

2.11.BP1-przekaźnik ciśnieniowy, który wykrywa ciśnienie w skrzynce (ciśnienie bezwzględne lub nadciśnienie) i działa

gdy jest wyższy niż ustawiona wartość;

2.12.Manometr PG1 ze wskazówką, mierzący ciśnienie manometryczne w pudełku, jako odniesienie;

2.13.RV1-Zawór bezpieczeństwa, normalnie zamknięty, otwiera się, gdy ciśnienie w skrzynce jest zbyt wysokie, służy do ochrony

bezpieczeństwo sprzętu;

2.14.HV1 zawór ręczny, używany do ręcznego wydechu.

Schemat układu ciśnieniowego

3. Materiał komory testowej:

3.0 Zakres temperatur: RT-132 ℃

3.1 Rozmiar pudełka testowego: ∮350 mm x L500 mm), okrągłe pudełko testowe

3.2 Wymiary gabarytowe: 1150x 960 x 1700 mm (szer. * głęb. * wys.) pionowe

3.3 Materiał lufy wewnętrznej: materiał płyty ze stali nierdzewnej (SUS # 304 5 mm)

3.4 Materiał lufy zewnętrznej: farba na zimno

3.5 Materiał izolacyjny: izolacja z wełny mineralnej i sztywnej pianki poliuretanowej

3.6 Rura grzewcza generatora pary: nagrzewnica elektryczna ze stalowej rury bez szwu w kształcie żebrowanej rury cieplnej (pokrycie platynowe na powierzchni, antykorozyjne)

3.7 System sterowania:

a.Użyj japońskiego mikrokomputera RKC do kontroli temperatury pary nasyconej (za pomocą platynowego czujnika temperatury PT-100).

b.Sterownik czasu przyjmuje wyświetlacz LED.

C.Użyj wskaźnika, aby wyświetlić manometr.

3.8 Struktura mechaniczna:

a.Okrągłe pudełko wewnętrzne, okrągła konstrukcja wewnętrznej skrzynki testowej ze stali nierdzewnej, zgodna z normami dotyczącymi pojemników bezpieczeństwa przemysłowego.

b.Opatentowana konstrukcja opakowania sprawia, że ​​drzwi i pudełko są ściślej zintegrowane, co całkowicie różni się od tradycyjnego typu wytłaczania, który może przedłużyć żywotność opakowania.

C.Punkt krytyczny tryb LIMIT automatyczna ochrona bezpieczeństwa, nienormalna przyczyna i wyświetlanie wskaźnika awarii.

3.9 Ochrona bezpieczeństwa:

a.Zaimportowany, uszczelniony zawór elektromagnetyczny odporny na wysokie temperatury przyjmuje strukturę podwójnej pętli, aby zapewnić brak wycieku ciśnienia.

b.Cała maszyna jest wyposażona w ochronę przed nadmiernym ciśnieniem, ochronę przed przegrzaniem, odciążenie jednym klawiszem, ręczne odciążenie wielu urządzeń zabezpieczających, aby zapewnić użytkownikowi użytkowanie i bezpieczeństwo w jak największym stopniu.

C.Blokada drzwi przeciwciśnieniowych, drzwi komory testowej nie mogą zostać otwarte, gdy wewnątrz komory testowej panuje ciśnienie.

4. Inne akcesoria akcesoria

4.1 1 zestaw statywów testowych

4.2 Taca na próbki

5. System zasilania:

5.1 Wahania zasilania systemu nie powinny przekraczać ±10

5.2 Zasilanie: jednofazowe 220V 20A 50/60Hz

6. Środowisko i wyposażenie:

6.1 Dopuszczalna temperatura środowiska pracy 5℃~30℃

6.2 Woda eksperymentalna: czysta woda lub woda destylowana
